Flerlags bestyrelse

HONTEC er en af ​​de førende multilayer Board-producenter, der er specialiseret i high-mix, low volume og quickturn prototype PCB til højteknologiske industrier i 28 lande.



Vores flerlags bestyrelse har bestået UL-, SGS- og ISO9001-certificering, vi anvender også ISO14001 og TS16949.



Placeret iShenzhenaf GuangDong samarbejder HONTEC med UPS, DHL og speditører i verdensklasse for at levere effektive forsendelsestjenester. Velkommen til at købe Multilayer Board fra os. Hver anmodning fra kunder besvares inden for 24 timer.

View as

  • Stor størrelse PCB super stor størrelse pcb-olie rig hovedkort: bordtykkelse 4,0 mm, 4 lag, L1-L2 blind hul, L3-L4 blind hul, 4/4/4 / 4 oz kobber, Tg170, enkelt panel størrelse 820 * 850 mm. olieplatens hovedkort: pladetykkelse 4,0 mm, 4-lags, L1-L2 blindhul, L3-L4 blindhul, 4/4/4 / 4 oz kobber, Tg170, enkeltpanelstørrelse 820 * 850 mm.

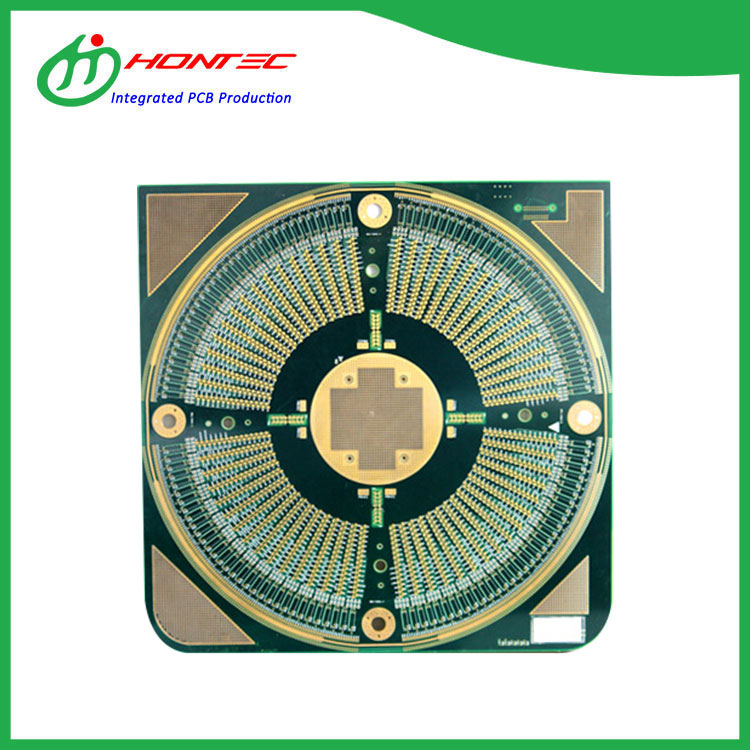

  • Multilayer-præcision-printkort - Fremstillingsmetoden til flerlagsplade fremstilles generelt af det indre lagmønster først, og derefter fremstilles det enkle eller dobbeltsidede substrat ved tryk- og ætsemetode, som er inkluderet i det specificerede mellemlag og derefter opvarmet, under tryk og bundet. Hvad angår den efterfølgende boring, er den den samme som metoden til plettering af hul med dobbeltsidet plade.

  • 8-lags guldfinger-PCB er faktisk overtrukket med et lag guld på det kobberklædte laminat ved en særlig proces, fordi guldet har stærk oxidationsmodstand og stærk ledningsevne.

  • Multilags PCB-kredsløbskort-Fremstillingsmetoden til flerlagsbræt fremstilles generelt generelt af det indre lagmønster først, og derefter fremstilles det enkelte eller dobbeltsidede substrat ved udskrivning og ætsningsmetode, som er inkluderet i det udpegede interlayer og derefter opvarmet, tryk og bundet. Hvad angår den efterfølgende boring, er det det samme som plettering gennem-hul-metoden til dobbeltsidet plade. Det blev opfundet i 1961.

  • I touch-æraen er kondensatorskærm PCB blevet anvendt på forskellige industrielle udstyr, såsom industriel automatisering, tankstationsterminaler, flyskærme, GPS til biler, medicinsk udstyr, bank POS- og pengeautomater, industrielle måleinstrumenter og højhastighedsskinner osv. Vent, en ny industriel revolution udfolder sig. Følgende handler om 4 lag kondensator skærm PCB, jeg håber at hjælpe dig med bedre at forstå 4 lag kondensator skærm PCB.

  • Ved PCB-korrektur er et lag kobberfolie bundet til det ydre lag af FR-4. Når kobbertykkelsen er = 8 oz, defineres den som en 8 oz tung kobber -PCB. Den 8 oz tunge kobber PCB har fremragende forlængelsesydelse, høj temperatur, lav temperatur og korrosionsbestandighed, som gør det muligt for elektroniske udstyrsprodukter at have en længere levetid, og hjælper også i høj grad størrelsen på elektronisk udstyr til at blive forenklet. Især kræver elektroniske produkter, der har brug for at køre højere spændinger og strømme, 8 oz tunge kobber -PCB.

 ...23456...9
Engros nyeste {nøgleord} fremstillet i Kina fra vores fabrik. Vores fabrik kaldes HONTEC, som er en af ​​producenterne og leverandørerne fra Kina. Velkommen til at købe høj kvalitet og rabat {nøgleord} med den lave pris, der har CE-certificering. Har du brug for prisliste? Hvis du har brug for det, kan vi også tilbyde dig. Desuden vil vi give dig en billig pris.
