I jagten på mindre, lettere og mere pålidelige elektroniske produkter står ingeniører over for en grundlæggende udfordring: hvordan man kan tilpasse mere funktionalitet i trange rum og samtidig bevare holdbarheden under dynamiske forhold. Rigid-Flex PCB er dukket op som den definitive løsning, der kombinerer den strukturelle stabilitet af stive printplader med tilpasningsevnen af fleksible kredsløb. HONTEC har etableret sig som en betroet producent af Rigid-Flex PCB-løsninger, der betjener højteknologiske industrier på tværs af 28 lande med specialiseret ekspertise inden for high-mix, lavvolumen og quick-turn prototypeproduktion.
Værdien af et Rigid-Flex PCB rækker langt ud over pladsbesparelser. Ved at eliminere stik, kabler og loddesamlinger, der traditionelt forbinder separate stive plader, forbedrer denne teknologi dramatisk systemets pålidelighed, samtidig med at monteringstid, vægt og samlede omkostninger reduceres. Anvendelser lige fra medicinsk udstyr og rumfartssystemer til bærbar teknologi og bilelektronik afhænger i stigende grad af Rigid-Flex PCB-konstruktion for at opfylde krævende præstations- og holdbarhedsmål.
Beliggende i Shenzhen, Guangdong, kombinerer HONTEC avancerede produktionskapaciteter med strenge kvalitetsstandarder. Hvert Rigid-Flex PCB, der produceres, bærer forsikringen om UL-, SGS- og ISO9001-certificeringer, mens virksomheden aktivt implementerer ISO14001- og TS16949-standarderne. Med logistikpartnerskaber, der inkluderer UPS, DHL og speditører i verdensklasse, sikrer HONTEC effektiv global levering. Hver forespørgsel modtager et svar inden for 24 timer, hvilket afspejler en forpligtelse til lydhørhed, som globale ingeniørteam værdsætter.
Beslutningen om at anvende et Rigid-Flex PCB byder på adskillige distinkte fordele, som direkte påvirker produktets pålidelighed og produktionseffektivitet. Traditionelle designs, der er afhængige af stik, kabler og flere stive kort introducerer potentielle fejlpunkter ved hver sammenkobling. Hvert stik repræsenterer en mekanisk samling, der er modtagelig for vibrationsskader, korrosion og træthed over tid. Et Rigid-Flex PCB eliminerer disse fejlpunkter fuldstændigt ved at integrere fleksible kredsløb, der tjener som sammenkobling mellem stive sektioner. Denne ensartede konstruktion reducerer monteringsarbejde, eliminerer omkostninger til anskaffelse af stikforbindelser og fjerner risikoen for forkert kabelføring under montering. Til applikationer udsat for gentagne bevægelser, foldninger eller vibrationer giver Rigid-Flex PCB overlegen mekanisk pålidelighed sammenlignet med stikbaserede alternativer. Pladsbesparelser kan være betydelige, da fleksible sektioner kan foldes eller bøjes, så de passer til uregelmæssige kabinetformer, hvilket giver designere mulighed for at udnytte den ledige plads mere effektivt. Vægtreduktion er en anden væsentlig fordel, især for rumfart og bærbart medicinsk udstyr, hvor hvert gram betyder noget. HONTEC arbejder sammen med kunder om at evaluere disse faktorer tidligt i designfasen og sikrer, at beslutningen om at forfølge et Rigid-Flex PCB stemmer overens med både tekniske krav og produktionsvolumen.
Overgangszonen, hvor stift materiale møder fleksibelt materiale, repræsenterer det mest kritiske område i Rigid-Flex PCB-fremstilling. HONTEC anvender specialiserede tekniske kontroller for at sikre, at disse regioner opretholder elektrisk integritet og mekanisk styrke gennem hele produktets livscyklus. Processen begynder med præcist materialevalg, ved at bruge polyimidbaserede fleksible substrater, der bevarer fleksibiliteten, samtidig med at de tilbyder fremragende termisk stabilitet. Under fremstillingen opbygges stive sektioner ved hjælp af standard FR-4 eller højtydende laminater, mens fleksible sektioner gennemgår omhyggelig bearbejdning for at bevare deres smidighed. Overgangsområdet får særlig opmærksomhed under påføring af dæklag og loddemaskeprocesser, hvilket sikrer, at grænsefladen forbliver fri for spændingskoncentrationer, der kan føre til lederbrud under gentagen bøjning. HONTEC bruger kontrolleret dybde-ruting og laserablationsteknikker til præcist at definere overgangsgrænser. For design, der kræver gentagen dynamisk bøjning, evaluerer ingeniørteamet bøjningsradius, flexcykluskrav og materialevalg for at optimere holdbarheden. Test efter fabrikation inkluderer flex cyklustest til dynamiske applikationer og termisk stresstest for at validere, at overgangszoner opretholder elektrisk kontinuitet på tværs af temperaturvariationer. Denne omfattende tilgang sikrer, at Rigid-Flex PCB'en fungerer pålideligt i det tilsigtede applikationsmiljø.
Design af et Rigid-Flex PCB til applikationer, der involverer gentagne bøjninger eller bevægelser, kræver omhyggelig opmærksomhed på faktorer, der adskiller sig fra statiske applikationer. HONTEC ingeniørteam fremhæver bøjningsradius som den primære overvejelse - forholdet mellem bøjningsradius og fleksibel kredsløbstykkelse påvirker direkte levetiden af kobberspor under dynamiske forhold. En minimumsbøjningsradius på mindst ti gange den fleksible kredsløbstykkelse anbefales til dynamiske applikationer, selvom specifikke krav afhænger af antallet af forventede flexcyklusser. Sporføring inden for fleksible sektioner kræver forskudt lederplacering i stedet for at stable spor direkte over hinanden, hvilket skaber stresspunkter under bøjning. Belægningstykkelse ved overgangszoner tages særligt i betragtning, da denne region oplever koncentreret mekanisk belastning. HONTEC fraråder at placere vias, komponenter eller gennemgående huller i flexzoner, da disse funktioner skaber lokaliserede stresspunkter, der kan føre til svigt. Afskærmningslag bør, når det kræves, bruge krydsskraverede mønstre i stedet for massivt kobber for at bevare fleksibiliteten. Antallet af forventede flex-cyklusser - uanset om det er tusindvis for forbrugerprodukter eller millioner for industrielt udstyr - informerer om materialevalg og designregler. Ved at imødekomme disse overvejelser under designfasen hjælper HONTEC kunder med at opnå Rigid-Flex PCB-løsninger, der opfylder både krav til elektrisk ydeevne og forventninger til mekanisk holdbarhed.
HONTEC opretholder produktionskapaciteter, der spænder over hele spektret af Rigid-Flex PCB-krav. Konfigurationerne spænder fra simple to-lags fleksible designs med stive afstivninger til komplekse flerlagskonstruktioner, der inkorporerer blinde vias, nedgravede vias og flere stive sektioner. Materialemuligheder omfatter fleksible standardsubstrater af polyimid, materialer med lavt tab til højfrekvente fleksible sektioner og avancerede klæbende laminater til applikationer, der kræver overlegen termisk stabilitet.
Valg af overfladefinish tager både loddeevne og fleksibel holdbarhed med i betragtning, hvor guld med nedsænkning giver flade overflader til fine-pitch-komponenter og ENIG-understøttende wire bonding-applikationer. HONTEC opretholder streng proceskontrol for fleksibel materialehåndtering, herunder kontrollerede fugtighedsmiljøer under fremstillingen for at forhindre fugtabsorption, der kan påvirke lamineringskvaliteten.
For ingeniørteams, der søger en produktionspartner, der er i stand til at levere pålidelige Rigid-Flex PCB-løsninger fra prototype til produktion, tilbyder HONTEC teknisk ekspertise, lydhør kommunikation og gennemprøvede kvalitetssystemer understøttet af internationale certificeringer.
ELIC Rigid-Flex PCB er sammenkoblingshulteknologien i ethvert lag. Denne teknologi er patentprocessen af Matsushita Electric Component i Japan. Den er lavet af kortfiberpapir af DuPonts "poly aramid" produkt termostat, som er imprægneret med højfunktions epoxyharpiks og film. Derefter er den lavet af laserhuldannelse og kobberpasta, og kobberplade og tråd presses på begge sider for at danne en ledende og indbyrdes forbundet dobbeltsidet plade. Fordi der ikke er noget galvaniseret kobberlag i denne teknologi, er lederen kun lavet af kobberfolie, og tykkelsen af lederen er den samme, hvilket er befordrende for dannelsen af finere ledninger.
EM-528K PCB er en slags sammensat tavle, der forbinder stive PCB (RPC) og fleksible PCB (FPC) gennem huller. På grund af FPC's fleksibilitet kan den tillade stereoskopisk ledning i elektronisk udstyr, hvilket er praktisk til 3D -design. På nuværende tidspunkt vokser efterspørgslen efter stiv fleksibel PCB hurtigt på det globale marked, især i Asien. Dette papir opsummerer udviklingstrenden og markedstrenden med stiv fleksibel PCB -teknologi, karakteristika og produktionsproces

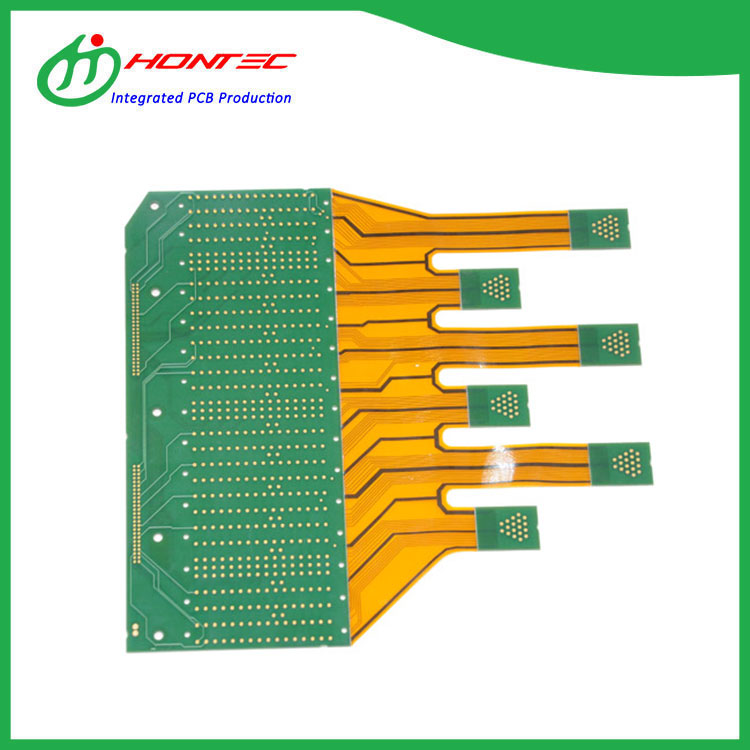

Da R-5795 PCB-design er vidt brugt i mange industrielle områder for at sikre en høj første gangs succesrate, er det meget vigtigt at lære udtrykkene, kravene, processer og bedste praksis for stiv flex-design. TU-768 Rigid-Flex PCB kan ses fra navnet, at stift flex-kombinationskredsløb er sammensat af stivt tavle og fleksibel bordteknologi. Dette design skal forbinde flerlags FPC til et eller flere stive tavler internt og / eller eksternt.
AP8545R PCB henviser til kombinationen af blødt bord og hårdt bord. Det er et kredsløbskort dannet ved at kombinere det tynde fleksible bundlag med det stive bundlag og derefter laminere ind i en enkelt komponent. Det har egenskaberne ved bøjning og foldning. På grund af den blandede anvendelse af forskellige materialer og flere fremstillingstrin er behandlingstiden for stiv flex PCB længere, og produktionsomkostningerne er højere.
I PCB-proofing af elektroniske forbrugere maksimerer brugen af R-F775 PCB ikke kun pladsforbruget og minimerer vægten, men forbedrer også pålideligheden betydeligt, hvilket eliminerer mange krav til svejsede samlinger og skrøbelige ledninger, der er tilbøjelige til forbindelsesproblemer. Den stive Flex PCB har også høj slagfasthed og kan overleve i miljøer med høj belastning.
18Layer stiv-flex PCB henviser til et trykt kredsløbskort, der indeholder et eller flere stive områder og et eller flere fleksible områder, som er sammensat af stive plader og fleksible plader, der er ordnet lamineret sammen, og er elektrisk forbundet med metalliserede huller. Stiv flex PCB kan ikke kun give den understøttelsesfunktion, som stiv PCB skal have, men også har bøjningsegenskaben for fleksibelt tavle, der kan opfylde kravene i 3D -samling.
